一、設計師簡介
尹華林：武漢鉑燦物聯科技有限公司，智慧空間設計師，技術總監，智能家居高級工程師，科力屋智能系統高級培訓師，智能家居微講堂創始人，從事智能家居行業15年。
代表作品：
? 黃岡自建別墅智能家居項目
? 黃石湖山小學校園物聯網項目
? 武漢水岸星城智能影音項目
? 農業銀行武漢培訓學院智慧教室項目
? 武漢市檢察院智能化項目
? 漢陽市政檢測公司展廳智能化項目等
二、項目基本情況簡介

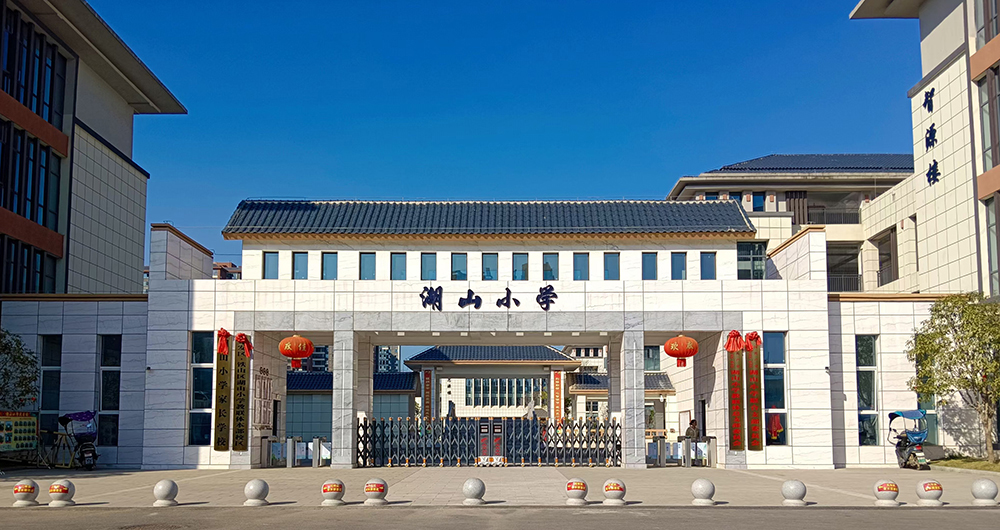

項目名稱：黃石湖山小學物聯網燈控改造項目
項目地址：湖北省黃石經濟技術開發區汪仁鎮王貴還建新區
項目面積：4棟教學樓+1棟行政辦公樓，每棟樓均為四層，總面積約10000㎡（融合在一個PLC系統）
項目入場時間：2024年 11月17 日
項目交付時間：2024 年11月 26日
施工單位：武漢鉑燦物聯科技有限公司 位于武漢市江漢區賀家墩村福星惠譽福星城第1幢1單元18層
聯系人：尹華林- 13177040179
三、設計師設計理念
運用科力屋PLC智能系統卓越的系統通訊架構，盡可能不改變現有強電布線格局，避免拆改給校方帶來不必要的線路改造費用支出，讓學校能用更短的時間使用上更快捷，便利的物聯網系統，節約人力和物力成本。
4棟教學樓+1棟行政辦公樓的所有科力屋智能產品集成在一個平臺便于業主集中管控；整個系統一定要長期穩定可靠，任何一個設備出問題，都不允許導致系統的癱瘓；后期要便于系統的維護，項目要利于今后按需免布線擴展。
四、項目需求分析
本項目為一所小學教室物聯網燈光控制項目，項目本身在建校時就有做物聯網的規劃，但由于建設施工方在施工過程中未能嚴格按照當初的物聯網搭建方案施工，導致原有物聯網規劃設計方案無法落地，施工方無法交付，校方無法按預期使用。
五、設計方案說明
整所學校采用科力屋PLC寬帶電力線載波通訊技術，分別在5棟樓的每棟樓布署科力屋二合一PLC主控器，將教室原有的四鍵普通開關，更換為科力屋PLC六鍵帶三路繼電器的智能面板，不夠的回路采用科力屋PLC繼電器驅動模塊做補充，最后通過科力屋多網關融合技術，將5棟樓物理上相互獨立的PLC系統，融合為一個PLC大系統，并形成一套校園物聯網管理平臺。

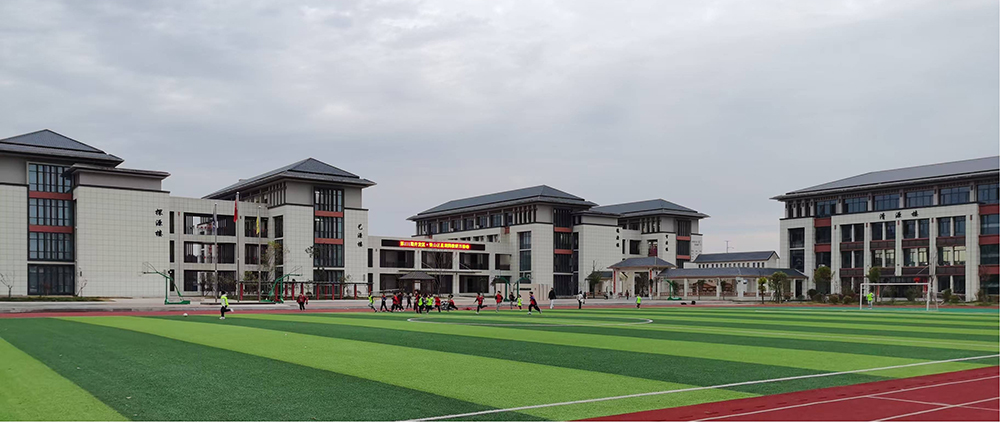

5棟樓的布局

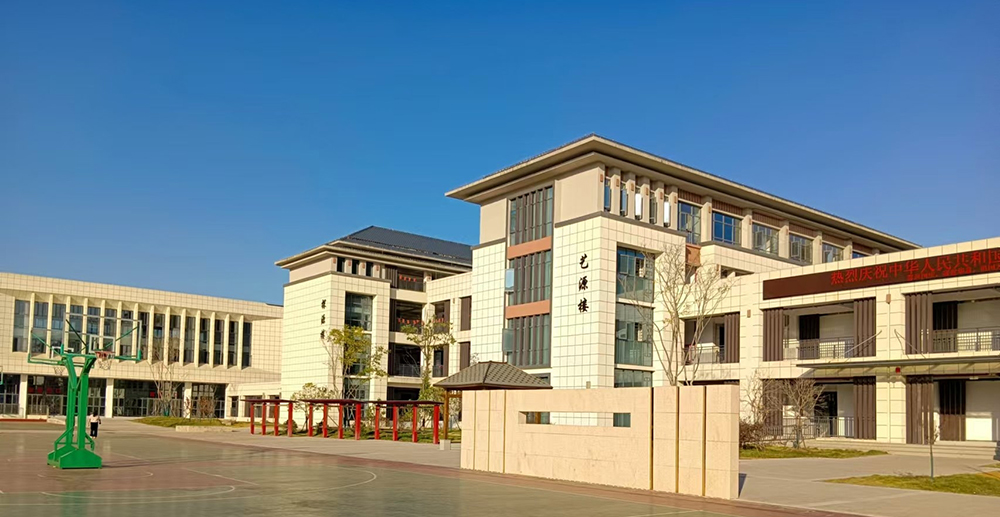

根源樓和藝源樓
德源樓和智源樓

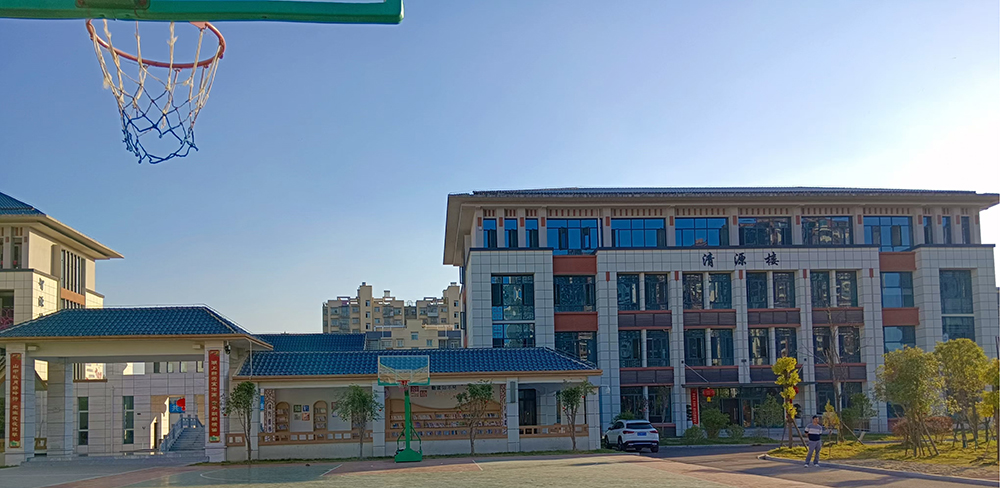

清源樓
教室

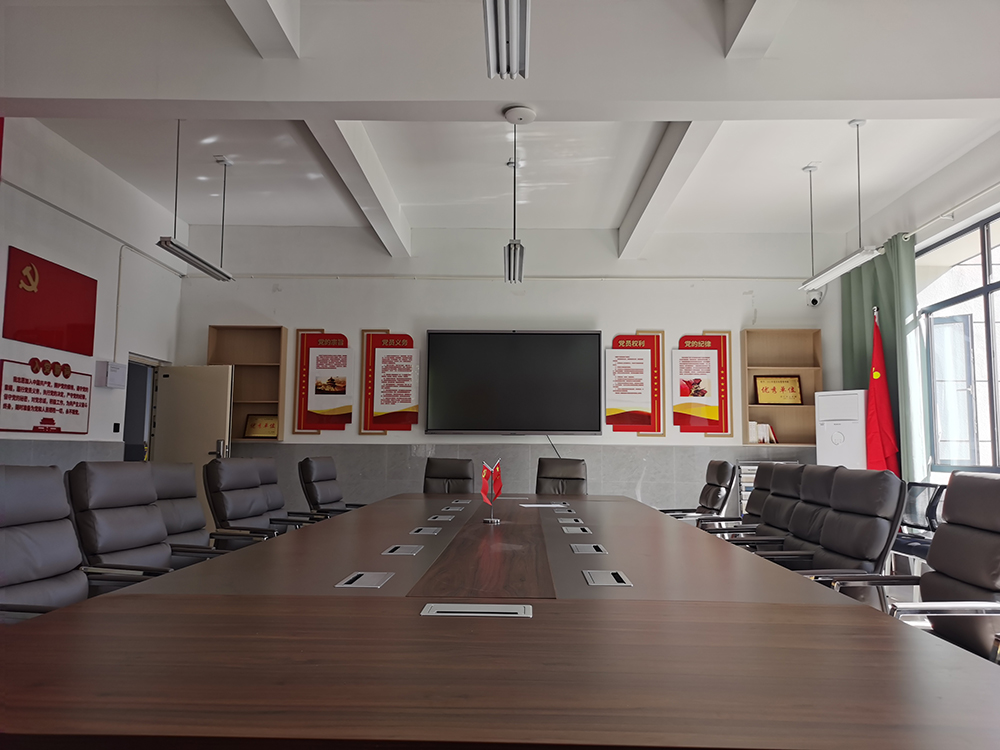

會議室
每棟樓構建一個獨立的PLC系統（每個系統安裝1個二合一PLC主控器+1個PLC三相通訊耦合器），各個獨立的PLC系統通過一個邊緣計算模塊融合為一個大系統。

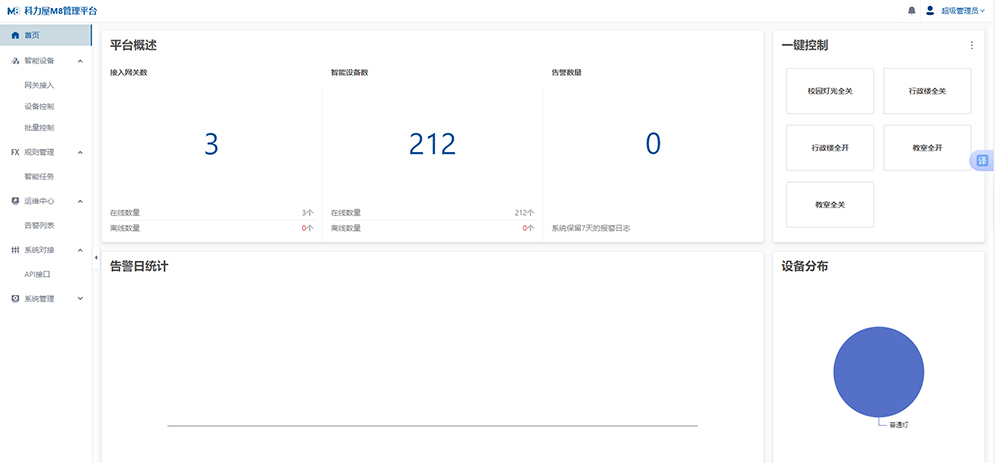

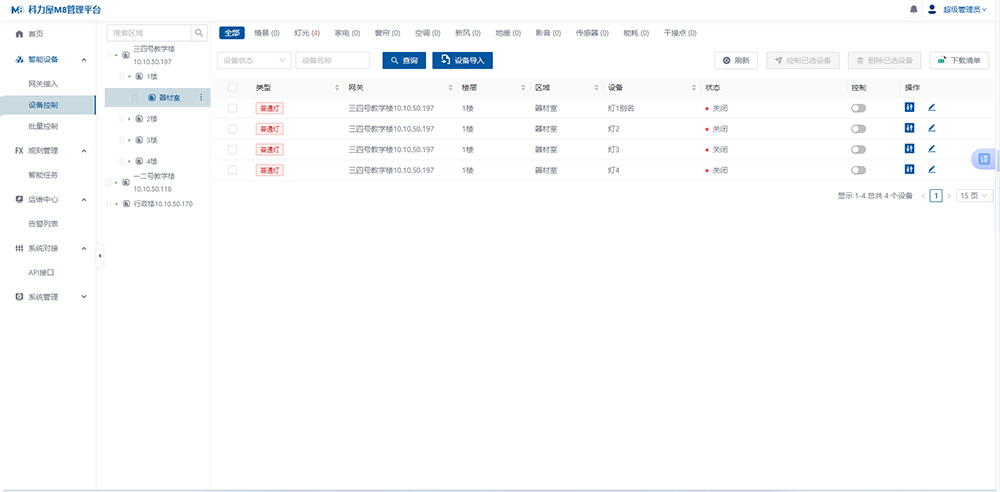

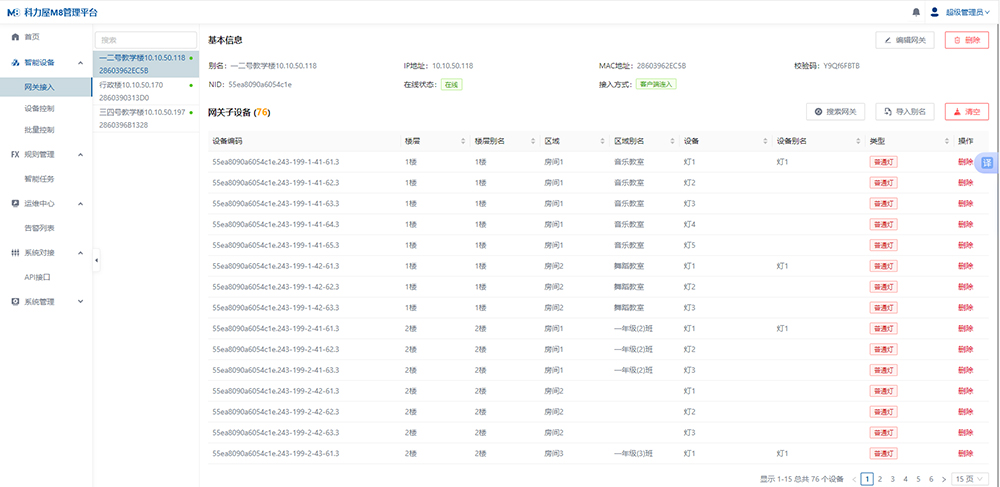

六、科力屋M8物聯網管理平臺

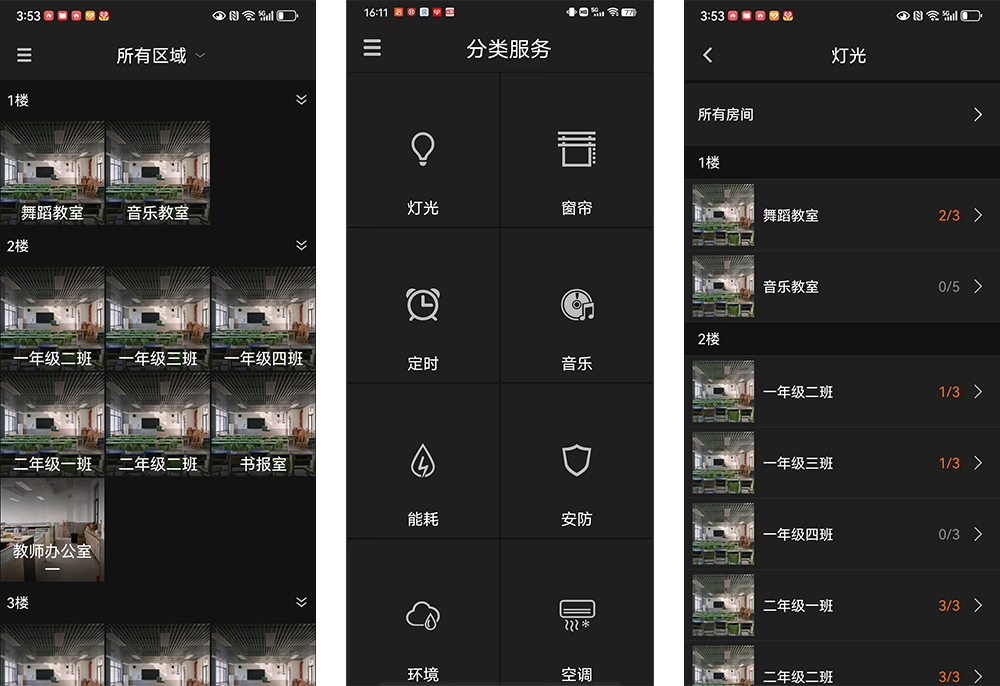

七、手機控制端
八、項目主要產品配置清單
|
序號 |
產品名稱 |
產品型號 |
品牌 |
數量 |
單位 |
備注 |
|
1 |
二合一PLC主控器 |
PLC-ZKQ/2H1 |
科力屋 |
5 |
個 |
|
|
2 |
PLC三相通訊耦合器 |
PLC-3X |
科力屋 |
5 |
個 |
|
|
3 |
PLC單相通訊中繼器 |
PLC-1X |
科力屋 |
12 |
個 |
|
|
4 |
6鍵大板智控面板 |
PLC-DB6/3J |
科力屋 |
67 |
個 |
|
|
5 |
PLC繼電器驅動模塊 |
PLC-Q-1J |
科力屋 |
32 |
個 |
|
|
6 |
邊緣計算模塊 |
CRM-Edge-M8 |
科力屋 |
1 |
個 |
|
|
7 |
電源&總線分接模塊 |
CRM-Power/A |
科力屋 |
1 |
個 |
|
九、集成商設計感悟
由于是后期改造項目，對項目的原始線路敷設情況必須做深度調研，既要滿足校方需求，又要控制建設方成本，還要滿足項目搭建的時效，作為第三方集成公司，智能化方案的設計，產品的選型，關系的平衡都至關重要，怎樣尋求最優解，對集成商而言是機遇也是挑戰，深挖產品特色，提供優秀的解決方案，才是我們集成商的價值所在，也是我們在行業的核心競爭力。
