一、項目基本情況

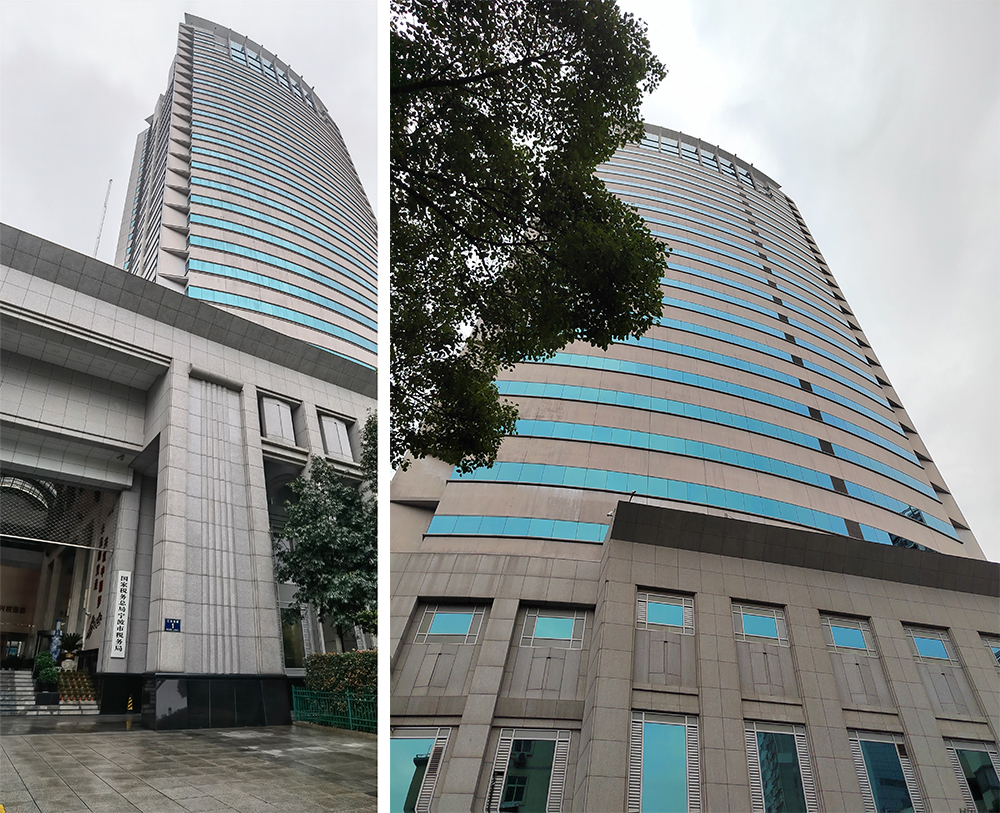

項目名稱：寧波市國稅局（26層稅務大廈）水機空調-后裝科力屋PLC智能系統改造項目
項目地址：浙江省寧波市鄞州區百丈路8號
項目面積：26層辦公大樓，面積約18000㎡（融合在一個系統）
入場時間：2024年5月
交付時間：2024年7月
施工單位：寧波市滬東信息工程有限公司
設計理念：所有設備集成在一個平臺便于業主集中管控；整個系統一定要長期穩定可靠，任何一個設備出問題，都不允許導致系統的癱瘓；后期要便于系統的維護，項目要利于今后按需免布線擴展。
二、項目建設內容
該項目為后裝改造項目，主要做6-26層共485個水機空調面板的后裝PLC智能化改造。既可以通過智能面板控制，也可以通過APP或集控平臺單獨或集中控制。
6-26層，每層樓一個獨立的PLC系統，通過一個M2邊緣計算模塊融合為一個大系統。
科力屋超大系統架構技術，可以將2-30個物理上獨立的科力屋PLC系統融合為一個相互聯動的超大系統，輕松實現樓宇等工裝超大面積項目的后裝智能化改造控制。
該系統架構最大的優勢：任何一個獨立的系統的任何一個產品損壞，本系統不會癱瘓，也不會影響其它獨立系統的正常使用。
三、項目案例圖片

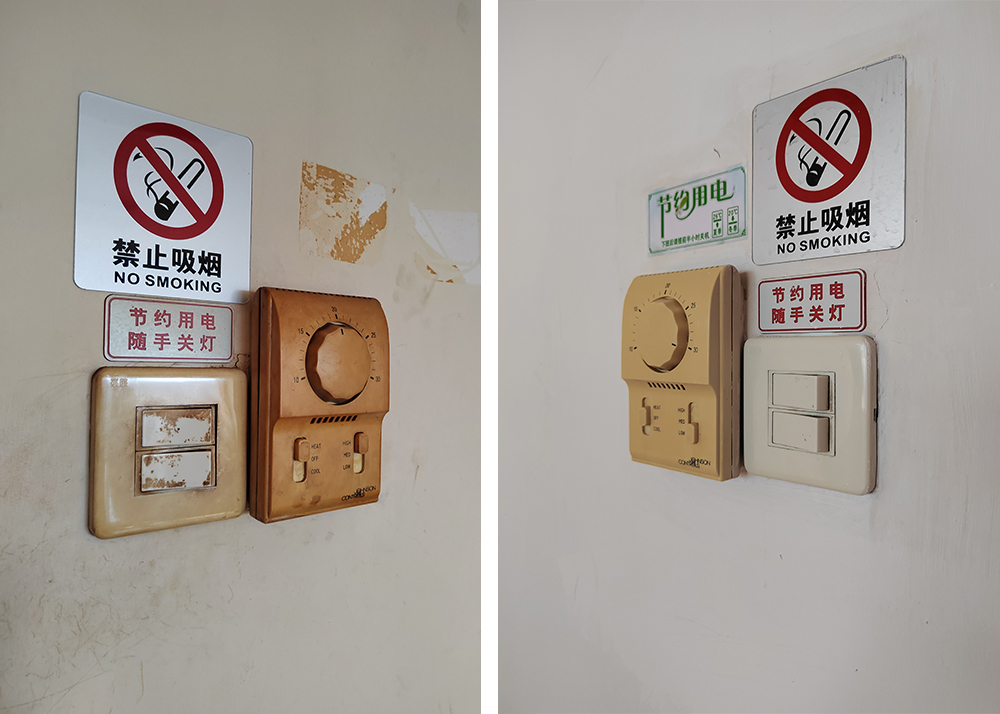

（1）改造前的傳統水機空調面板（很有歷史年代感了）

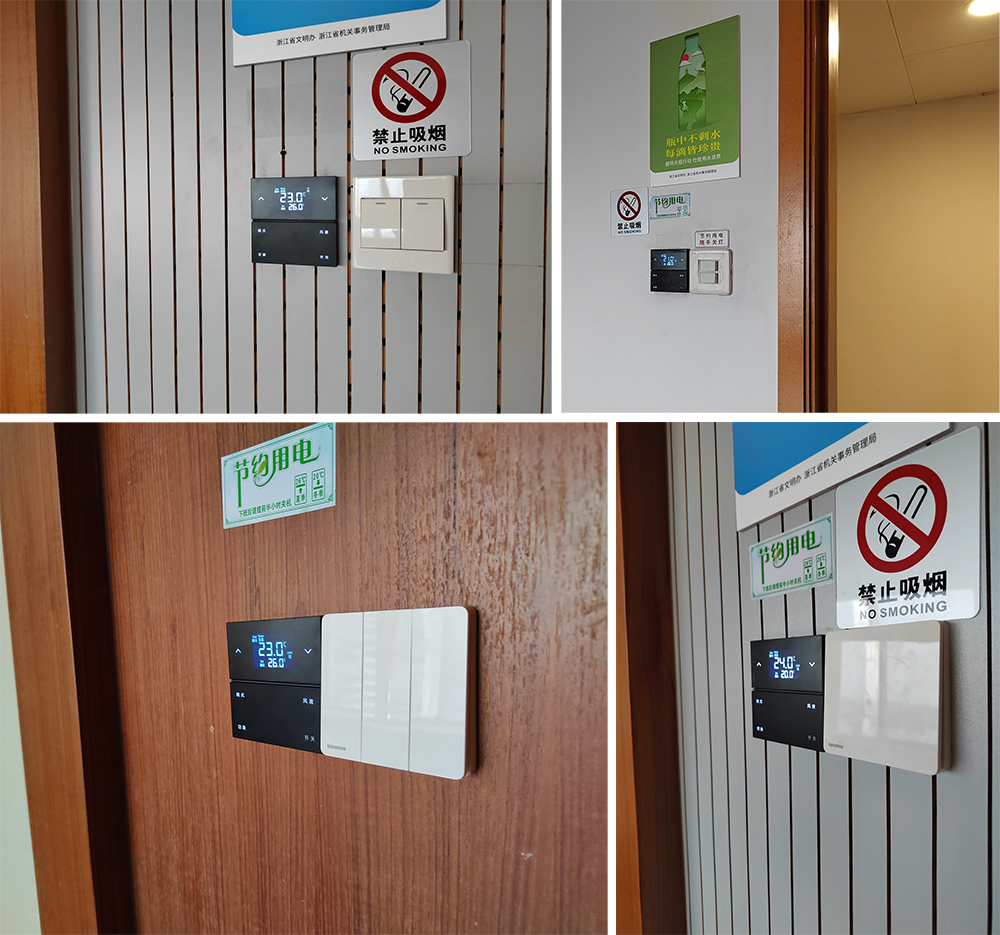

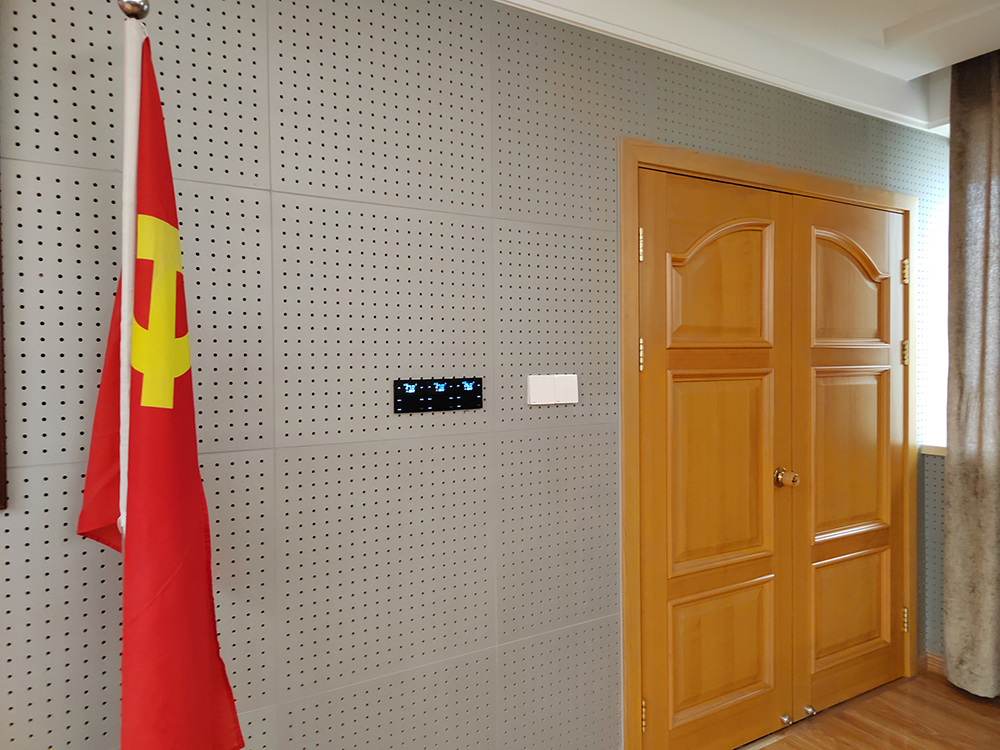

（2）改造后的水機空調智能面板

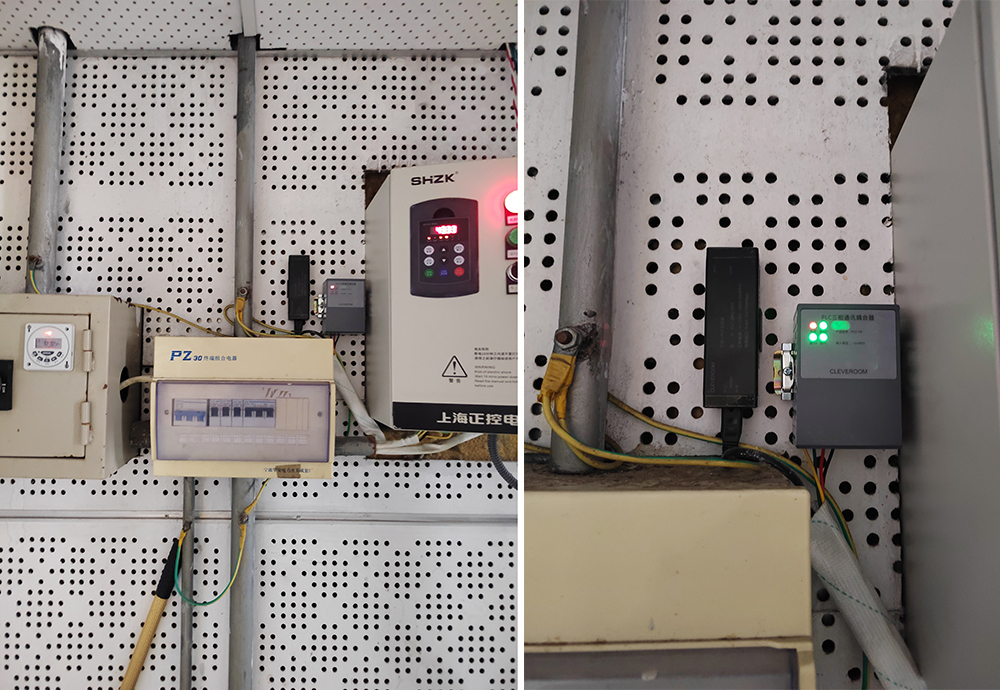

（3）5-26層，每個樓層構建一個獨立的PLC系統（每個系統安裝1個二合一PLC主控器+1個PLC三相通訊耦合器），21個獨立的PLC系統通過一個M2邊緣計算模塊構成一個大系統。
四、項目主要產品配置清單
|
序號 |
產品名稱 |
型號 |
品牌 |
數量 |
單位 |
備注 |
|
1 |
二合一PLC主控器 |
PLC-ZKQ/2H1 |
科力屋 |
21 |
個 |
|
|
2 |
PLC三相通訊耦合器 |
PLC-3X |
科力屋 |
21 |
個 |
|
|
3 |
PLC單相通訊中繼器 |
PLC-1X |
科力屋 |
21 |
個 |
|
|
4 |
三合一溫控面板 |
PLC-3IN1/A |
科力屋 |
485 |
個 |
|
|
5 |
邊緣計算模塊 |
CRM-Edge-M2 |
科力屋 |
1 |
個 |
11-30個獨立PLC系統融合為一個大系統 |
